CADCraft: diseño y delineación asistidos por ordenador

Programa libre de CAD en Rust puro, con línea de comandos, referencias a objetos, capas, cotas, rayados y bloques.
Comparativa¿Cómo se compara con AutoCAD? Lee CADCraft frente a AutoCAD: cifras de paridad, lo que ofrece y lo que le falta.

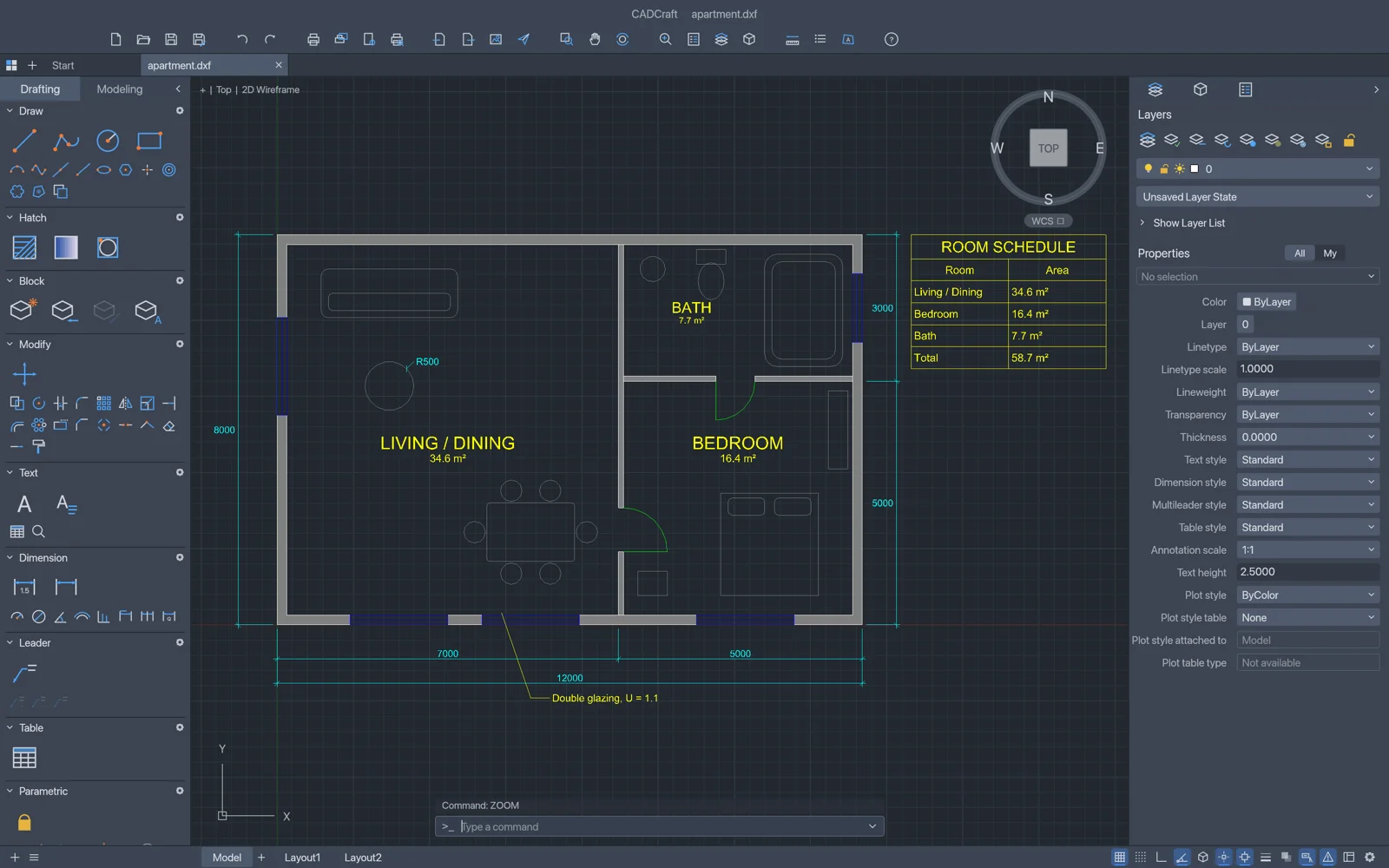

CADCraft mostrando un plano de planta con rayado de muros, cuadros de habitaciones, cotas y línea de comandos
Plano de planta con rayado de muros, cotas y línea de comandos

Qué es

CADCraft es software de diseño y delineación asistidos por ordenador, gratuito y de código abierto, escrito en Rust puro. Ofrece la línea de comandos, las referencias a objetos, las capas, las cotas, los rayados y los bloques que ya conoce quien dibuja en CAD. La ficha lo describe como rápido, nativo y pensado tanto para personas como para agentes de IA.

Qué incluye

Dibujo: comandos escritos, clic en puntos, entrada directa de distancia, referencias a objetos, seguimiento polar, orto, pinzamientos y repetir con clic derecho. Formatos: lee y escribe DXF (ASCII y binario, de R12 a 2018), abre DWG (de R13 a 2018) y exporta a PDF, SVG y PNG.

Espacio papel: hojas con ventanas flotantes, capas por ventana, configuración de página y trazado a escala exacta. Anotación: cotas lineales, alineadas, angulares y radiales asociativas, directrices múltiples, tablas y fuentes de dibujo. Rayados y bloques: rayado por punto interior con islas, patrones, bloques con atributos y bloques anidados. Restricciones: geométricas y dimensionales con parámetros por expresión que se recalculan al editar.

Capturas

Dos ejemplos del proyecto: una hoja en espacio papel y una pieza mecánica.

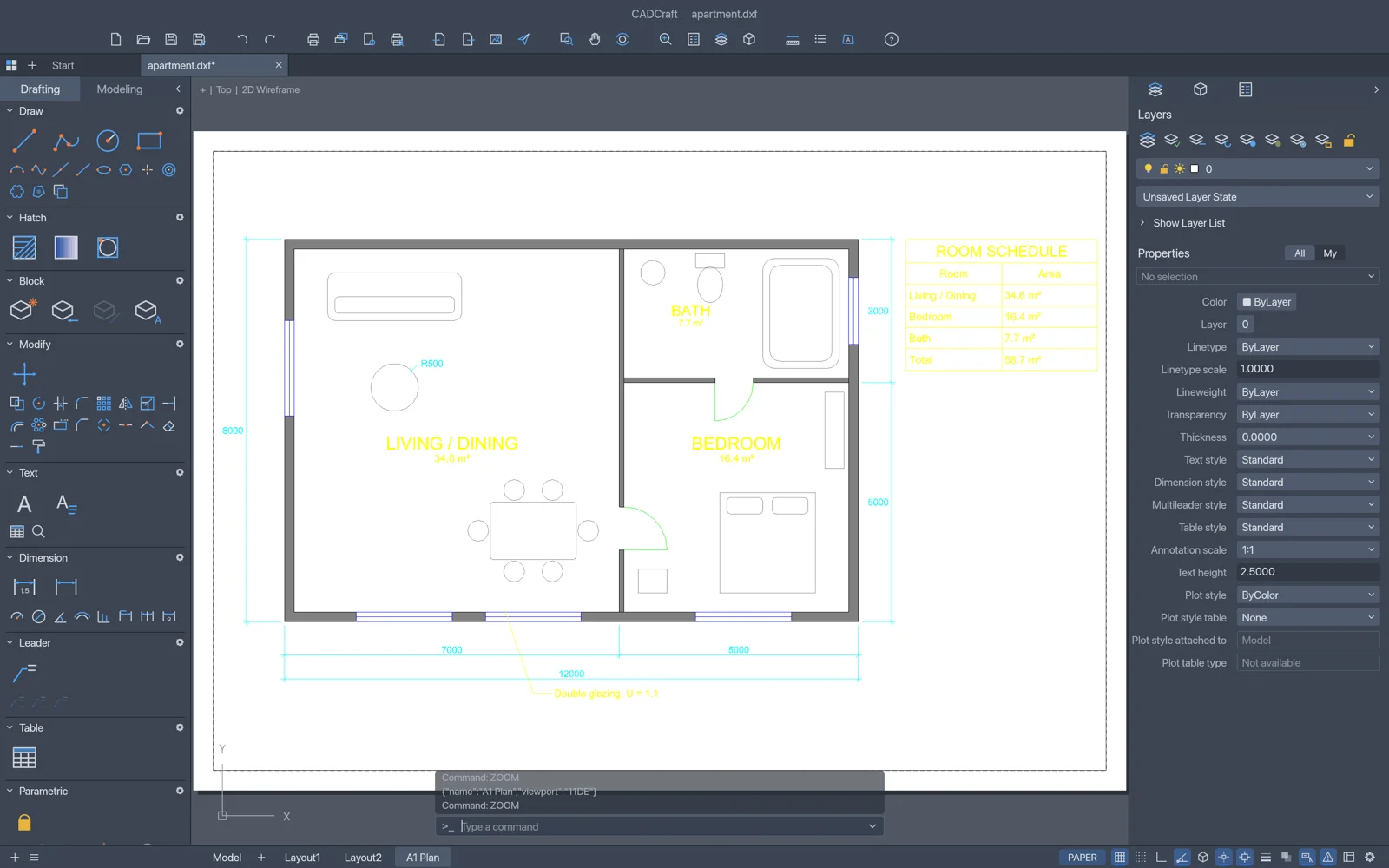

Espacio papel de CADCraft con un cajetín y una ventana de modelo a escala
Espacio papel con cajetín y ventana de modelo a escala
CADCraft dibujando una escuadra de montaje mecánica con secciones, cotas y cajetín
Escuadra de montaje con secciones, cotas y cajetín

Sistemas y descarga

Hay versiones para macOS (universal), Windows (x64, x86 y ARM64, con instalador y portable), Linux (x86_64 y ARM64 en Flatpak, AppImage, deb, rpm y tarball), FreeBSD 14 y una versión web autoalojable. Incluye herramienta de línea de comandos para macOS.

El proyecto recomienda instalar sus apps con el ArtCraft Launcher, que las instala y las actualiza. También puedes bajar el instalador suelto desde la página de la versión 0.5.0 en GitHub, donde están también las sumas de comprobación (SHA256SUMS.txt). Descarga solo desde GitHub o desde getartcraft.com.

Código fuente: github.com/storytold/cadcraft. Para compilarlo hace falta Rust 1.90 o superior.

En desarrolloEl proyecto lo marca como app en desarrollo. Antes de usarlo en un trabajo real, comprueba que tus planos DWG y DXF se abren y se guardan como esperas, y conserva siempre los originales.

Datos de la ficha oficial de ArtCraft y del repositorio, revisados el 13 de octubre de 2026. Las capturas son las que publica el propio proyecto. No lo hemos probado todavía, así que las cifras y las funciones son las que anuncia el fabricante.
